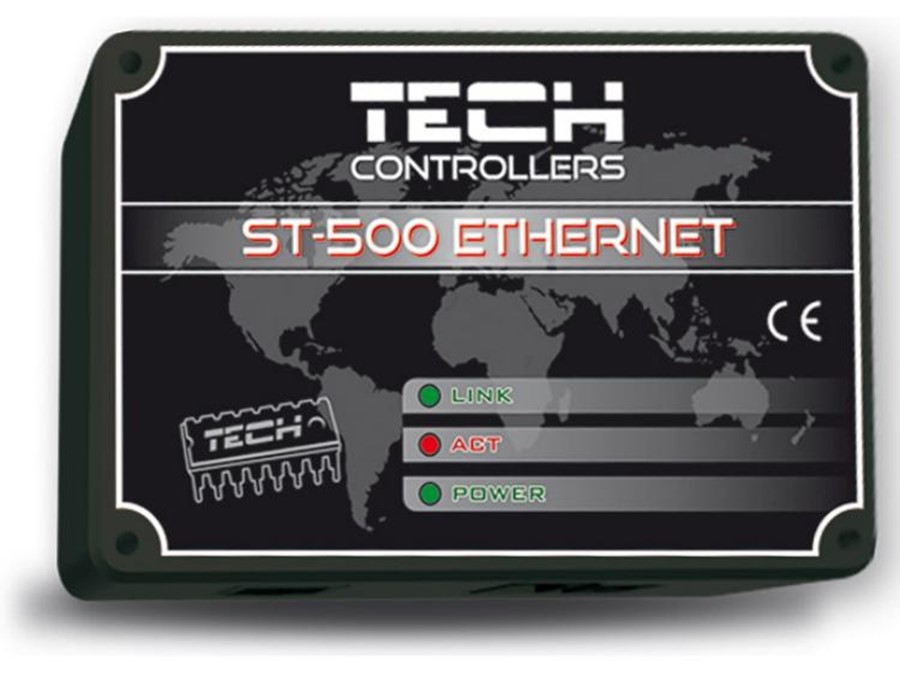

Moduł ethernet
Kontroluj pracę swojej instalacji i kotła za pośrednictwem internetu lub sieci lokalnej.
Opis urządzenia
Moduł internetowy to urządzenie pozwalające na zdalną kontrolę pracy kotła przez internet lub sieć lokalną. Użytkownik kontroluje na ekranie komputera domowego stan wszystkich urządzeń instalacji kotła a praca każdego urządzenia przedstawiona jest w postaci animacji. Oprócz możliwości podglądu temperatury każdego czujnika użytkownik ma możliwość wprowadzenia zmiany temperatur zadanych zarówno dla pomp jak i dla zaworów mieszających. Możliwy podgląd historii temperatur w postaci przejrzystych wykresów oraz podglądu historii alarmów sterownika.
Funkcje realizowane przez sterownik:
- zdalna kontrola pracy kotła przez internet lub sieć lokalną
- interfejs graficzny z animacją na ekranie komputera domowego
- możliwość wprowadzenia zmiany temperatur zadanych zarówno dla pomp jak i dla zaworów mieszających
- podgląd temperatur na czujnikach
- podgląd historii temperatur
- podgląd historii i rodzaju alarmu
Wyposażenie sterownika:
- zasilacz 9V DC
- trójnik RS
- kabel komunikacyjny RS do sterownika kotła
| Wyszczegolnienie | Jednostka | |
|---|---|---|
| Zasilanie | V | 9V DC |
| Maksymalny pobór prądu | mA | 100 |
| Transmisja | Mb/s | IEEE 802.3 10 Mb/s |
| Połączenie z siecią | - | Złącze RJ 45 |
| Połączenie ze sterownikiem | - | Złącze RJ 12 |

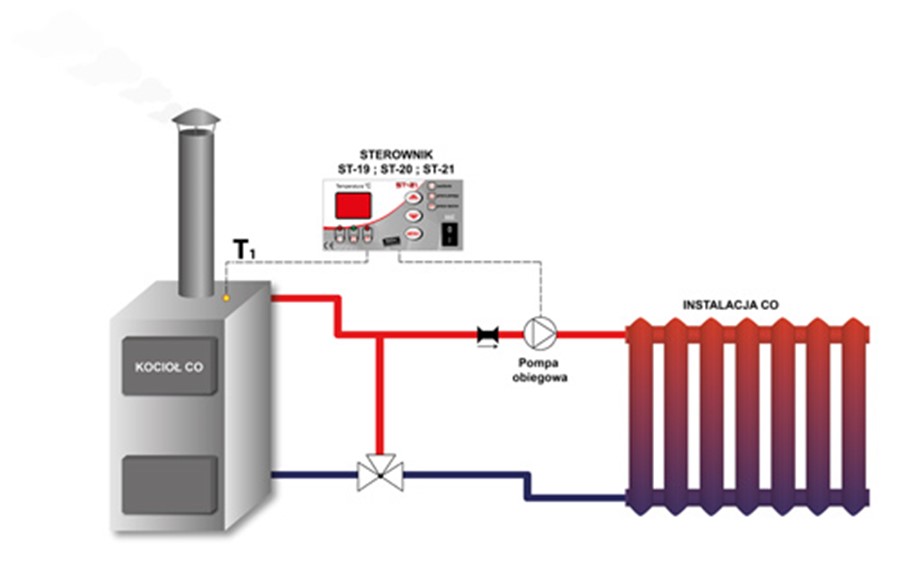

Schemat poglądowy, schemat nie zastępuje projektu instalacji CO.
Na przedstawionym schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających dla wykonania jej fachowego montażu.
