Zasada działania

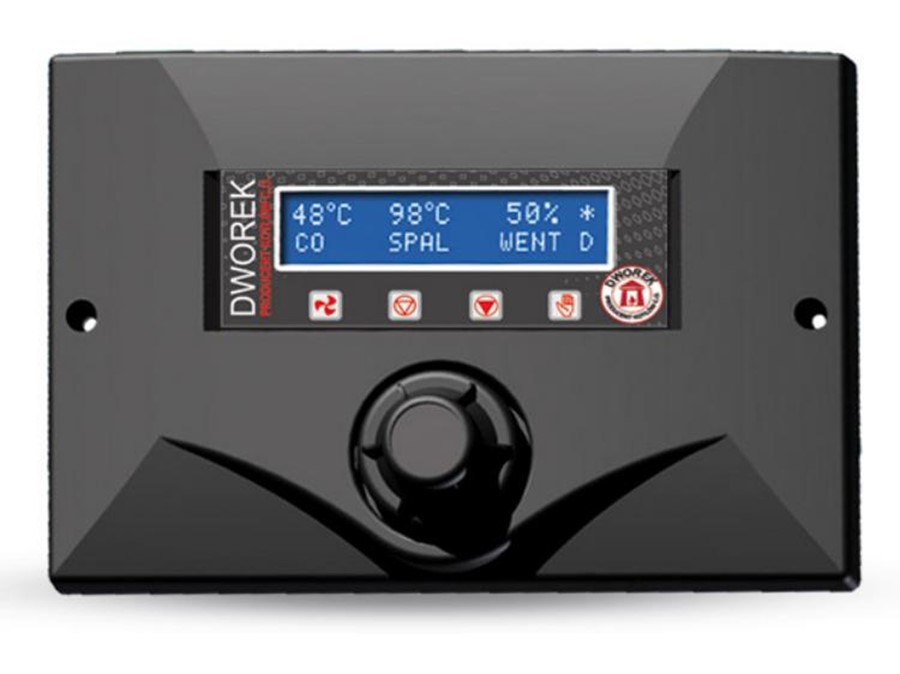

Regulator temperatury ST–88 przeznaczony jest do zasypowych kotłów CO. Steruje pompą obiegu wody CO, pompą ciepłej wody użytkowej CWU oraz wentylatorem. Do wyboru cztery tryby pracy pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb letni. Obudowa sterownika dostosowana jest do montażu pod zabudowę kotła.
Funkcje realizowane przez sterownik:
- automatyczne sterowanie wentylatorem
- sterowanie pompą CO, CWU
- możliwość podłączenia regulatora pokojowego z komunikacją tradycyjną
Wyposażenie sterownika:
- wyświetlacz LCD
- czujnik temperatury CO
- czujnik temperatury CWU
- zabezpieczenie termiczne (termik)
- obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury
- obudowa panelowa pod zabudowę kotła OM-02
| Wyszczegolnienie | Jednostka | |
|---|---|---|
| Zasilanie | V | 230V/50Hz +/-10% |
| Maksymalny pobór mocy sterownika | W | 5 |
| Temperatura otoczenia | °C | 5÷50 |
| Obciążenie wyjścia wentylatora | A | 0,6 |
| Wytrzymałość temperatur czujnika | °C | -25÷90 |
| Wkładka bezpiecznikowa | A | 2x3,15 |
| Zakres pomiaru temperatury | °C | 0÷90 |
| Max. obciążenie wyjścia pomp obiegowych | A | 0,5 |

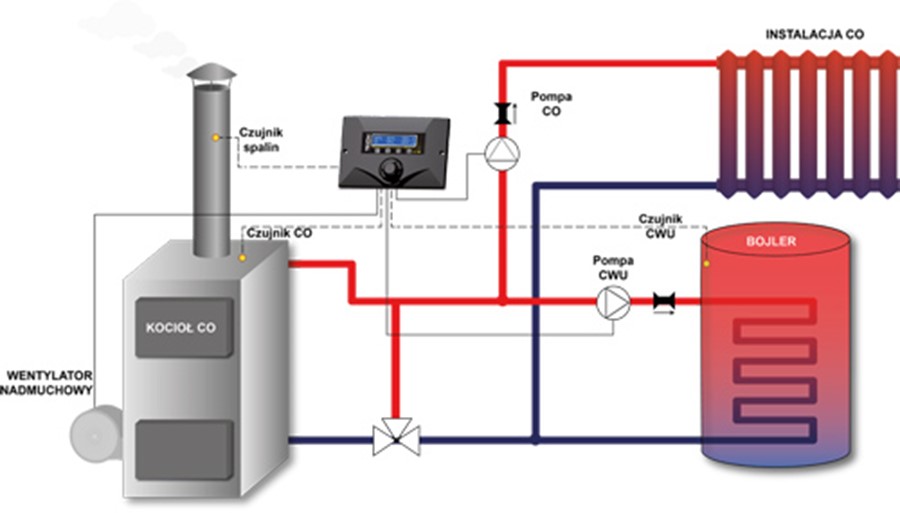

Schemat poglądowy, schemat nie zastępuje projektu instalacji CO.
Na przedstawionym schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających dla wykonania jej fachowego montażu.
